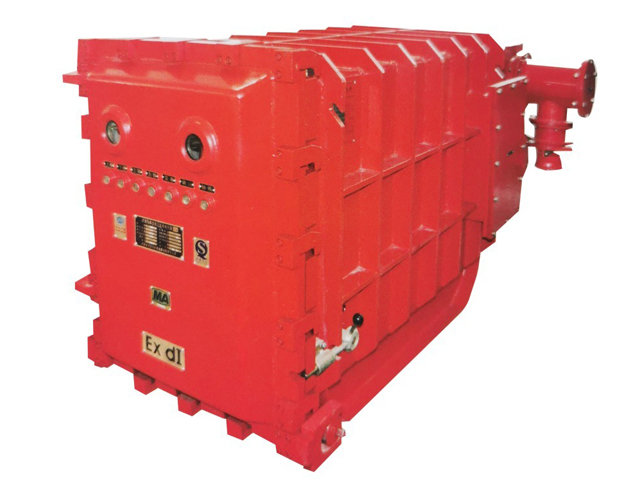

一、用途

　　本装置适用于煤矿井下及其周围介质中含有甲烷、煤尘等混合性气体的环境中，对额定电压10(6)kV、额定频率50Hz、额定功率2500Kw以下的高压水泵等鼠笼式交流异步电动机进行降压、限流起动，起动结束后由高压真空接触器旁路短接电抗器。与KJ系列煤矿井下电力电网监控系统连接，可以实现远程监测及控制，实现无人值守等现代化管理。

　　二、特点

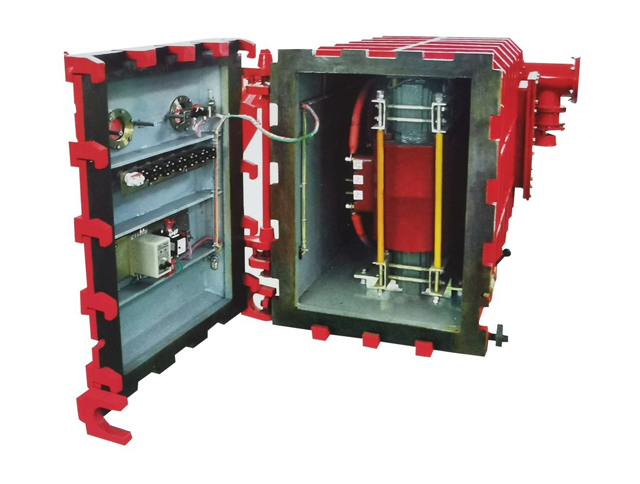

　　1、快开门、小车式机芯结构，模块化设计，检修、更换方便快捷；

　　2、电抗器本体采用环氧树脂浇注，耐压等级高。有超温保护模块，避免电抗器过热烧毁；起动阻抗可调整，适应多种负载类型，电网冲击小，起动性能优良、可靠；

　　3、采用了中文汉显微电脑综合控制器，显示直观、调整简单，旁路切换模式有时间模式、电流模式，具有电抗器温度超限检测、旁路接触器故障检测、起动与工作电流显示、本机故障切断前级电源功能；

　　4、控制器具有自检、故障自诊断、事件长期记忆功能，抗干扰能力强，并具有密码保护功能，防止非授权修改；

　　5、配备标准RS485通讯接口，能实时主动上传参数、事件、故障信息等，很方便实现组网和网络通讯，实现遥测、遥控、遥信、遥调等四遥功能，提高煤矿井下供电系统的集中化、智能化、信息化管理和调度。

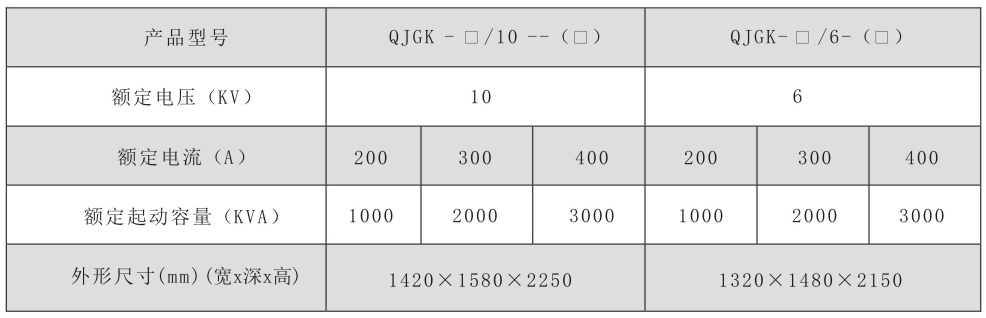

　　三、技术参数
