一、概述

　　KJ1096煤矿供电监控系统是我公司充分利用地面配电管理系统成熟技术的基础上，结合公司多年研发隔爆产品的经验，针对我国煤炭企业生产供电的特点和管理模式，精心设计的一套系统。对供电监控系统进行全方位监控，多手段分析，同时整合并提升设备性能。全面解决供电的可靠性问题。构建标准的信息化平台，可实现供电监控系统的可视化、智能化、自动化为煤矿安全生产，提高效率打好自动化煤矿的基础。

　　二、系统功能

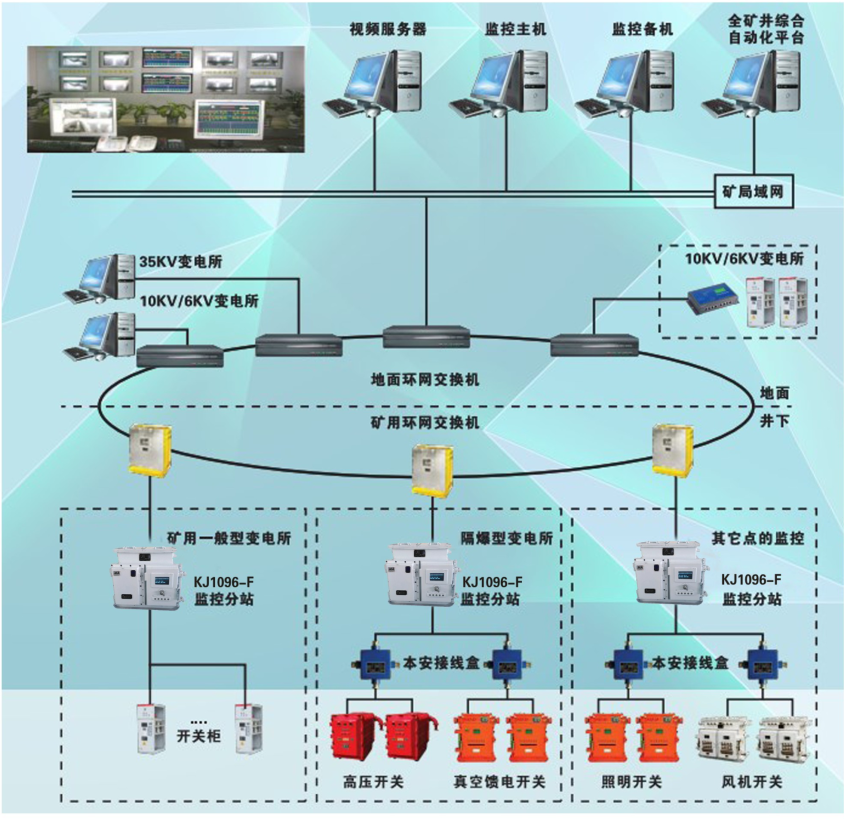

　　地面部分有工业级计算机，工业以太网交换机，电力监控传输分站，UPS电源，打印机组成。井下部分主要是隔爆兼本安型分站（内置不间断电源）,本安型以太网交换机等组成。通过通讯电缆和光缆等将井下设备与地面设备连接组成完整的系统。

　　*数据采集与处理，实时采集模拟量、开关量、数字量、脉冲量已经各类保护信息。实时处理数据。

　　*通讯网络采用总线拓扑结构，接口提供以太网、RS485、CAN等通讯方式，通过介质采用五类双绞线，网线，光纤等，通过设备接口实现远方控制和数据采集。

　　*故障报警功能，主要是同步井下设备报警，井下设备发生故障时，地面同步报警。

　　*事件顺序记录、事故追查、定值管理、曲线图显示、趋势图显示。

　　*远方、就地、主机三级控制方式，可靠的实现了主机对装置的“遥控”功能。

　　*监测防越级开关的工作状态。

　　*安全管理功能，终端设备和系统上位机上可设置不同的权限，以确保系统安全性。

　　*在线统计计算，对一些无法实测的数据，可以通过计算获得。

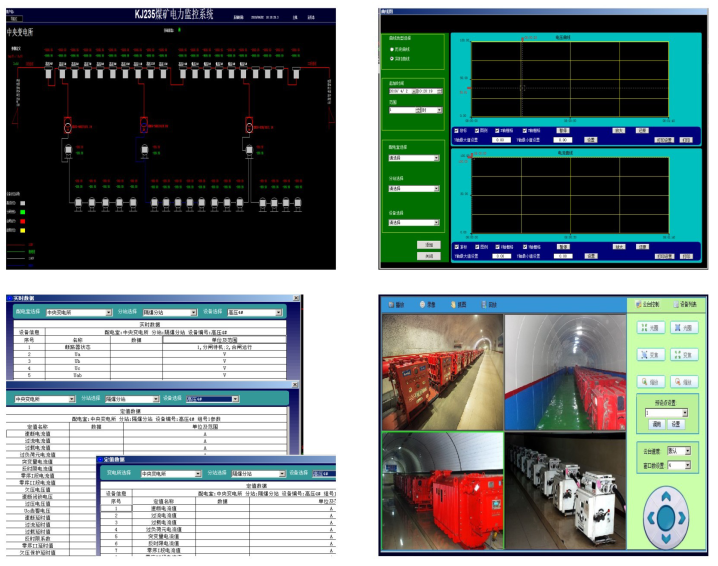

　　*界面的显示和打印功能，可将系统信息以图形、曲线、报表、趋势图等方式打印出来。

　　*实现与煤矿调度系统、安全监控、生产监控系统等融合和互动。
