一、用途

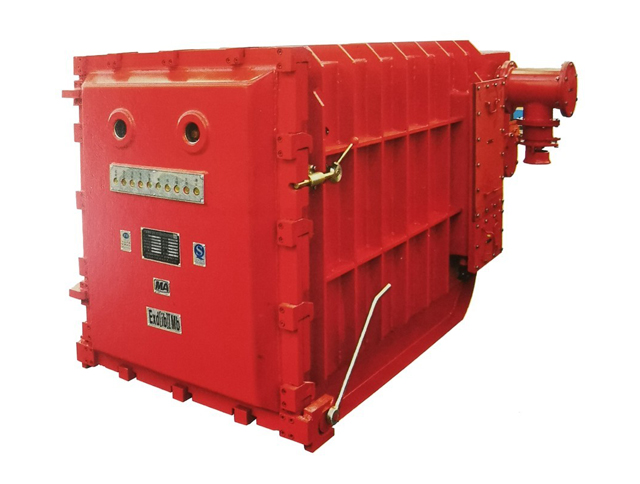

　　本装置适用于煤矿井下及其周围介质中含有甲烷、煤尘等混合性气体的环境中，对额定电压10(6)kV、额定频率50Hz、额定电流至400A的三相交流高压电机进行重负荷软起动。能满足水泵、风机、带式输送机、刮板运输机、空气压缩机、冷凝器、离心机、链式驱动装置、螺旋式进料机，升降机等不同负载对象的软起动、软停止等控制需求。与KJ系列煤矿井下电力电网监控系统连接，可以实现开关设备的远程监测及控制，实现无人值守等现代化管理。

　　二、特点

　　1、快开门、小车式机芯结构，模块化设计，检修、更换方便快捷；

　　2、多种软起动方式（如：限流模式、恒转矩、电压模式、双斜坡、泵控等）,满足不同领域不同设备的需求，起动电流平滑可调、起动速度平稳、起动性能可靠、减小起动过程中起动电流对电网冲的冲击，避免巨大的机械冲击对设备造成的损坏等优点，其“s”形起动曲线可根据现场实际工况进行调整；

　　3、具有完善的电机保护功能，30种过载曲线选择，可在线监测多种参数，旁路后仍对电机运行状态进行检测保护等功能；

　　4、控制器具有自检、故障自诊断、事件长期记忆功能，抗干扰能力强，并具有密码保护功能，防止非授权修改；

　　5、配备标准RS485通讯接口，能实时主动上传参数、事件、故障信息等，很方便实现组网和网络通讯，实现遥测、遥控、遥信、遥调等四遥功能，提高煤矿井下供电系统的集中化、智能化、信息化管理和调度。

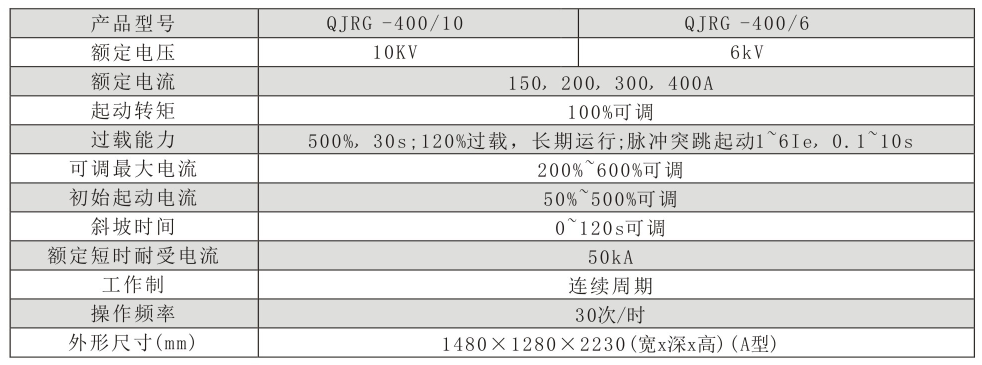

　　三、技术参数
