一、用途

　　本系列高压真空配电装置适用于煤矿井下及其周围介质中含有甲烷、煤尘等混合性气体的环境中，对额定电压10KV或6kV、额定频率50Hz、额定电流至630A的三相交流中性点不直接接地的供电系统进行控制、保护和测量。并且可作为不频繁直接起动高压电机之用。本配电装置分为A、B、C、D四种结构形式，以满足受电、联络、馈电、联台等不同方式的使用。与KJ系列煤矿井下电力电网监控系统连接，可以实现开关设备的远程监测及控制，实现无人值守等现代化管理。

　　二、功能与特点

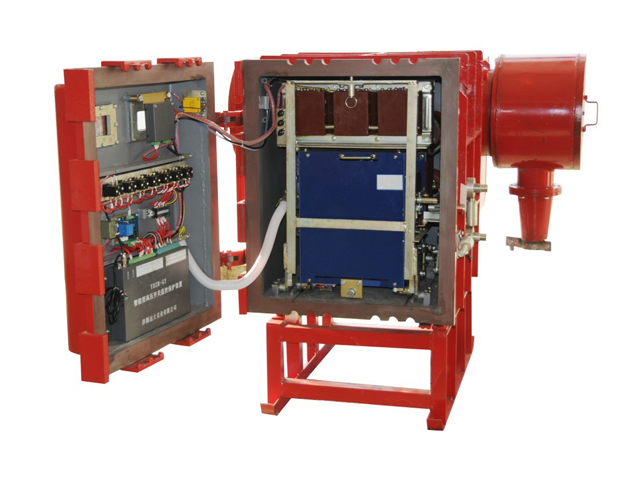

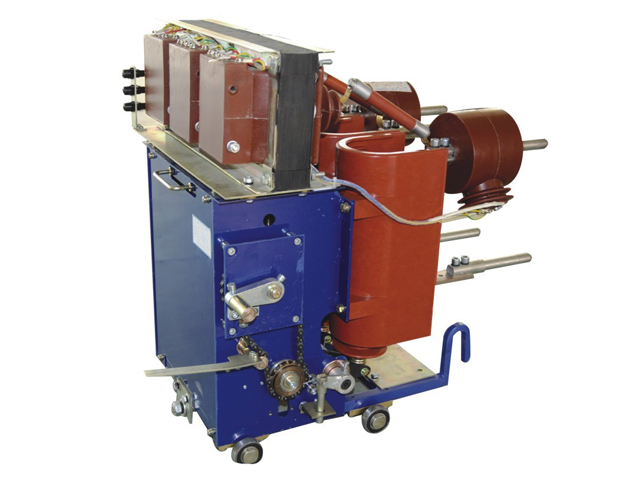

　　1、采用先进的快开门、手车式机芯结构，互换性强，操作轻便快捷，主回路镀银处理，回路电阻小；

　　2、配备有十年免维护永磁操作机构，采用双稳态双线圈，合分闸独立控制；智能控制器采用单片机与IGBT功率模块，动作迅速、可靠；单轴直动机构设计，三相同期性好，在额定电流范围内可频繁操作；

　　3、先进的32位ARM芯片综合保护，具有三段式电流保护（短路、过流、过载）、过电压、欠电压、选择性漏电保护、三段式零序电流保护、三相不平衡、短路小延时、绝缘监视、故障记忆，故障自诊断等多种保护功能。具有三相电度计量功能；

　　4、中文液晶实时显示三相电压、电流、零序电压、电流、开关合分闸状态、功率因素、有功、无功、电度等参数；保护数设置范围广，设置灵活（可数字直接输入）,并具有密码保护功能，防止非授权修改；

　　5、配备标准RS485通讯接口，能实时主动上传参数、事件、故障信息等，很方便实现组网和网络通讯，实现遥测、遥控、遥信、遥调等四遥功能，提高煤矿井下供电系统的集中化、智能化、信息化管理和调度。

　　6、装置设有可靠完善的机械、电气闭锁（外控、风电、瓦斯等）接口；设有观察窗和照明灯，方便观察开关内部工况。设有应急分闸装置，用于应对各种突发故障；

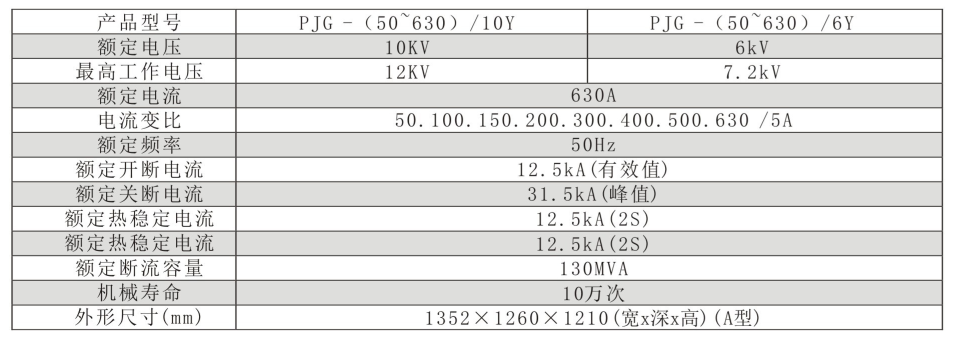

　　三、主要技术参数
