一、用途

　　本装置主要用于额定电压为660V,频率为50HZ的煤矿井下局部通风机的转速调节，适用于频繁起动场合，具有起动平稳，起动电流小等特点。本装置有调速、控制、保护及通讯等四大功能。与KJ系列煤矿井下电力电网监控系统连接，可以实现开关设备的远程监测及控制，实现无人值守等现代化管理。

　　二、结构特征

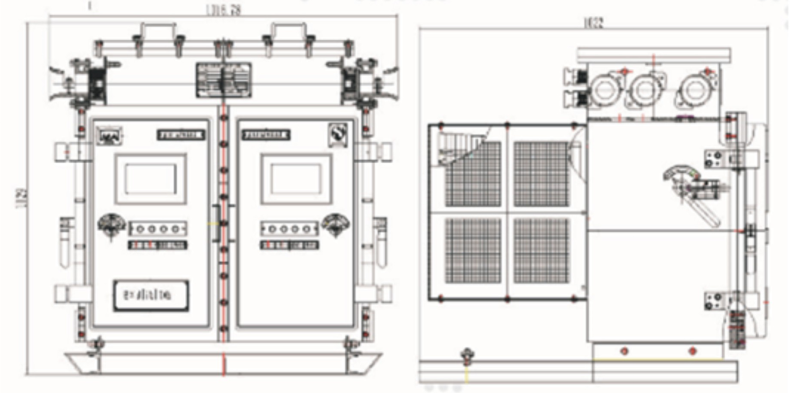

　　该调速器分为两个腔体分上下层，上层为接线腔，下层为调速装置控制腔。接线腔内共有18个接线接线柱、4个9芯端子，其中6个M12的接线柱为进线接线柱，12个M10的接线柱为出线接线柱，4个9芯端子为控制接线柱。接线腔后侧有电缆引出装置，主回路大引入电缆外径为45mm;控制回路大引入电缆外径为直径16mm;调速器控制腔内有调速组件、控制电路、电抗器、控制变压器、本安电路、控制显示板等部件。

　　三、功能与特点

　　1、为解决煤矿井下局部通风机恒速运转而造成的“一风吹”排放瓦斯而导致主巷道内瓦斯浓度超限问题，我公司研制开发了隔爆兼本质安全型双电源双变频调速器，装置为一体式的两个独立的隔爆箱设计，它拥有两套相对独立的变频控制系统，并将两套的变频控制系统和双机切换控制系统融为一体，双电源双变频调速器可同时控制两台通风机，两台通风机可互为备用，也可分为一主一从。这两套变频控制系统都能根据瓦斯浓度变化自动调节通风机转速，依需供风，并且在瓦斯浓度不超限的情况下，可以任意自动切换，切换方式灵活

　　多样且安全可靠，这样就可以保持工作面的持续供风。确保瓦斯的安全排放，真正实现了“双机热备”。

　　2、采用原装进口机芯，先进的IGBT功率模块，功率损耗低，配置先进。

　　3、采用真空热管自然散热，热交换效率高，散热器散热量大，重量轻。

　　4、装置操作面板具有良好的人机对话功能，显示各项运行参数等。

　　5、装置具有过压、欠压、过载、短路、缺相、过热、漏电闭锁和漏电保护等功能，并具有故障记忆和查询功能。

　　6、装置远控回路为本质安全型电路，开路电压DC15.5V,短路电流10mA。

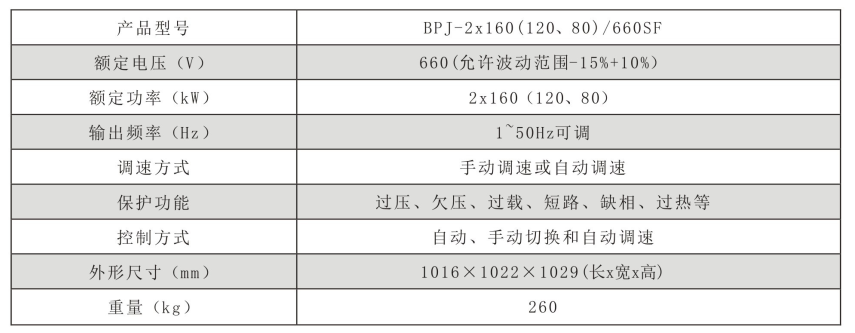

　　四、主要技术参数
