一、用途

　　本装置适用于煤矿井下及其周围介质中含有甲烷、煤尘等混合性气体的环境中，对额定电压1140(660)V、额定频率50Hz、额定电流至120(80)A的对旋风机（轴流风机）进行起动、停止控制及线路保护。能实现采掘工作面双风机双电源自动切换；也可直接对三相交流异步电动机或交流双绕组双速电动机进行起动、停止、正反转、双速切换等控制。与KJ系列煤矿井下电力电网监控系统连接，可以实现开关设备的远程监测及控制，实现无人值守等现代化管理。

　　二、功能与特点

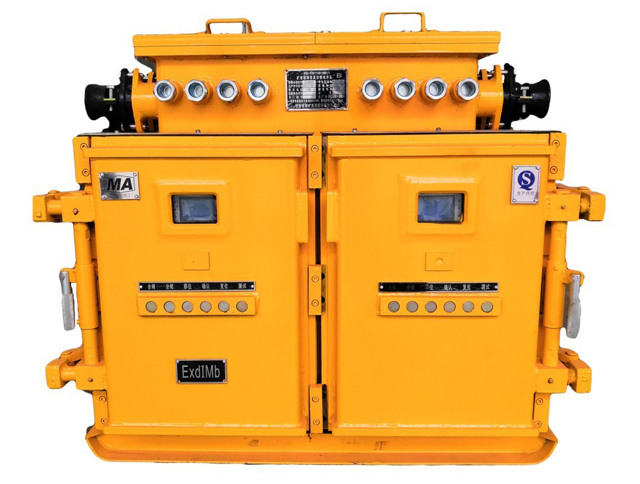

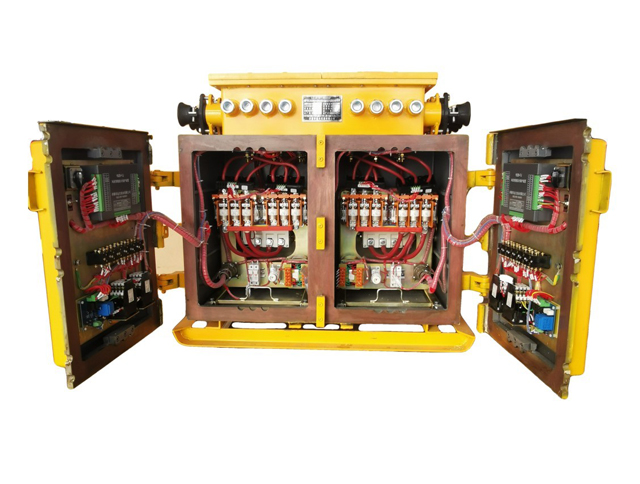

　　1、采用一体式的两个独立的隔爆箱，双回路双保护具备“双机热备”功能，可以实现不停机检修或多级联控。平移式快开门结构，模块化机芯设计，检修、更换方便快捷，具有送电手柄位置闭锁装置，防止误操作；

　　2、先进的32位ARM芯片综合保护，具有短路、过流、过载、过电压、欠电压、选择性漏电保护、零序电流保护、三相不平衡、绝缘监视、故障记忆，故障自诊断等多种保护功能。具有漏电闭锁、风电瓦斯闭锁、三相电度计量功能；

　　3、中文液晶实时显示三相电压、电流、零序电压、电流、功率因素、电度数、主辅机工作模式、合分闸状态等参数；

　　4、保护参数设置范围广，设置灵活（可数字直接输入）,并具有密码保护功能，防止非授权修改；

　　5、配备标准RS485通讯接口，能实时主动上传参数、事件、故障信息等，很方便实现组网和网络通讯，实现遥测、遥控、遥信、遥调等四遥功能，提高煤矿井下供电系统的集中化、智能化、信息化管理和调度。

　　6、装置远控回路为本质安全型电路，方便对接各种本安设备，开路电压DC15.5V,短路电流10mA。

　　7、产品符合GB3836-2010、GB/T5590-2008新标准。

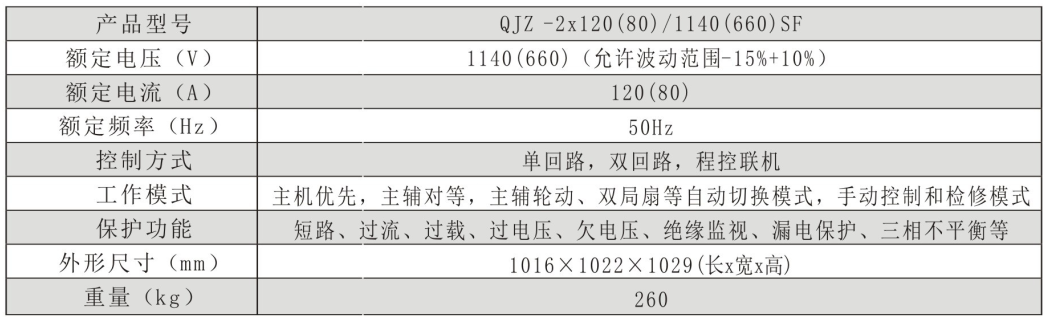

　　三、主要技术参数
